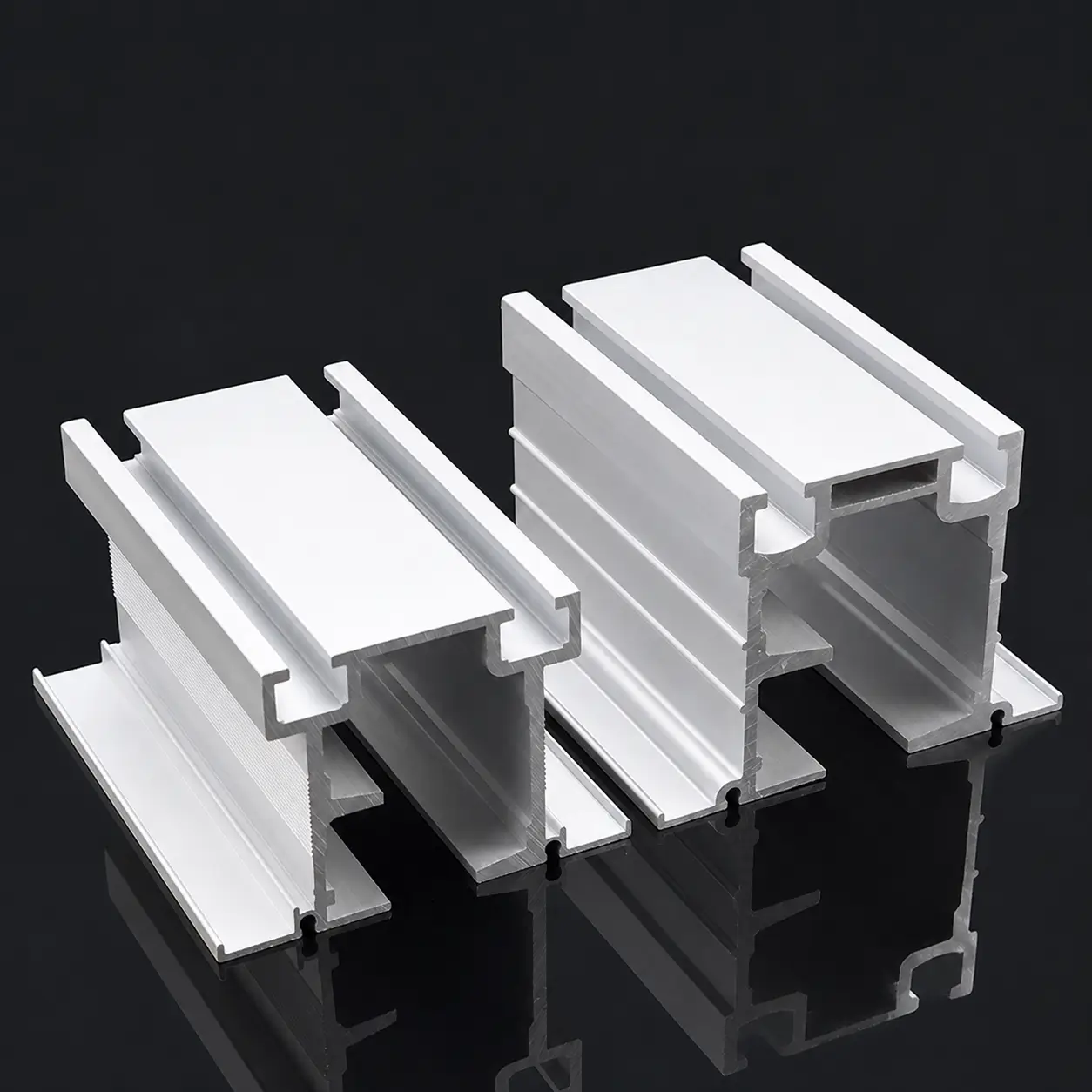

Ray treo vách ngăn di động QTR-2W (đa hệ 50 – 65 – 80 – 85 – 100)

Ray treo vách ngăn di động QTR-2W hay còn gọi là ray trượt vách ngăn là thanh ray bằng hợp nhôm chuyên dùng để dẫn hướng và chịu tải cho hệ vách ngăn di động và cửa xếp lùa. Ray được lắp cố định trên kết cấu trần, kết hợp với bánh xe treo để giúp các tấm vách di chuyển nhẹ nhàng, ổn định và an toàn trong quá trình sử dụng.

Qbox.vn cung cấp ray treo QTR-2W với đầy đủ các biến thể hệ 50, 65, 80, 85 và 100, tương ứng với độ dày tấm vách và tải trọng của từng hệ. Sản phẩm phù hợp cho các công trình văn phòng, khách sạn, nhà hàng, trung tâm hội nghị, hội trường, trường học và nhiều công trình thương mại khác.

Vật liệu ray treo vách ngăn di động QTR-2W

Ray treo QTR được sản xuất từ hợp kim nhôm định hình, đáp ứng yêu cầu chịu tải của hệ vách ngăn di động có tần suất sử dụng cao.

• Ray được ép đùn từ hợp kim nhôm, có độ cứng và độ ổn định cao.
• Bề mặt được xử lý hoàn thiện giúp tăng khả năng chống oxy hóa và hạn chế ăn mòn trong quá trình sử dụng.
• Tiết diện ray được thiết kế phù hợp với từng hệ bánh xe nhằm đảm bảo khả năng dẫn hướng chính xác và giảm rung lắc khi vận hành.

Nhờ sử dụng vật liệu hợp kim nhôm, ray có trọng lượng nhẹ, độ bền cao và đáp ứng yêu cầu sử dụng lâu dài trong nhiều loại công trình.

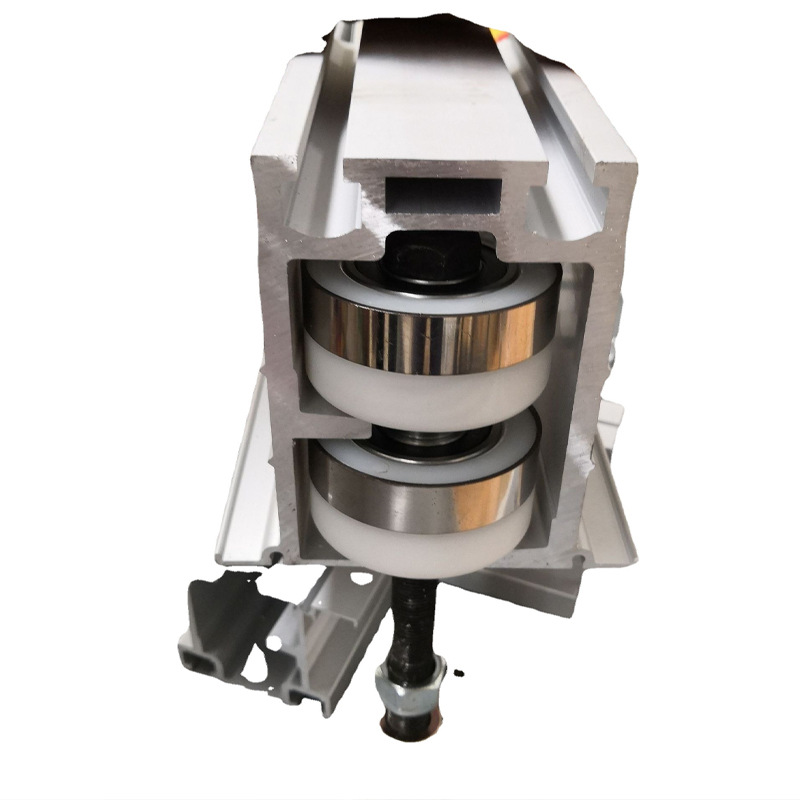

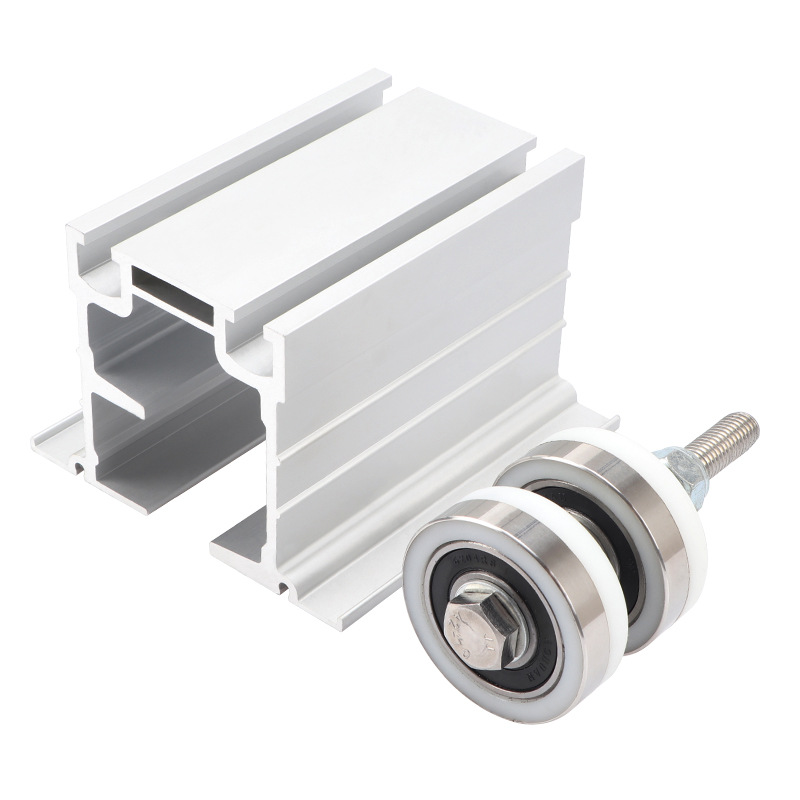

Cấu tạo ray treo vách ngăn di động QTR-2W

Ray treo QTR gồm các thành phần chính:

• Thân ray nhôm định hình chịu lực.
• Rãnh dẫn hướng cho bánh xe treo.
• Các vị trí liên kết với ty ren hoặc giá treo trần.

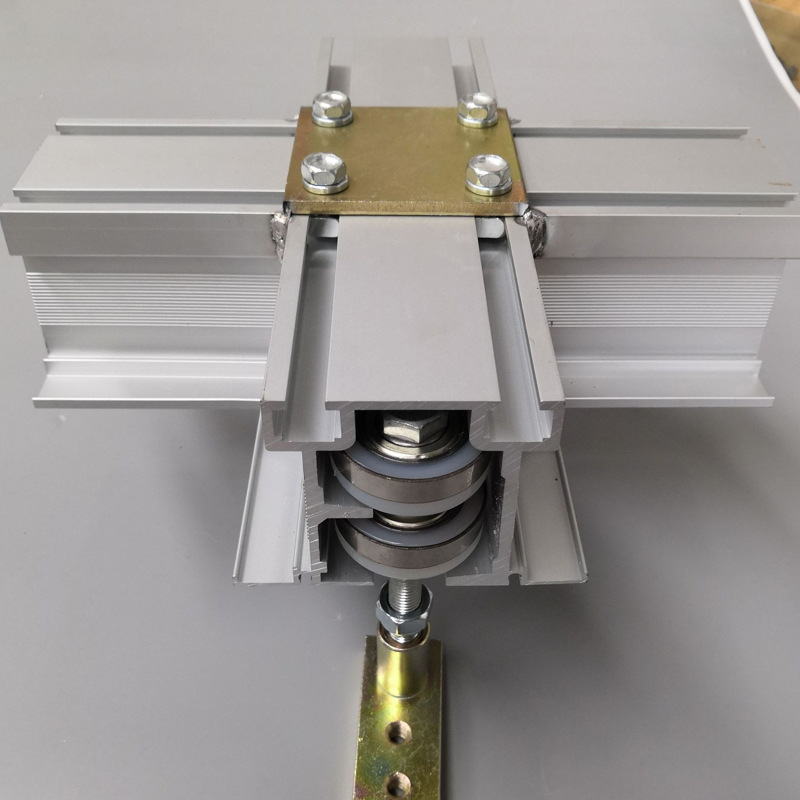

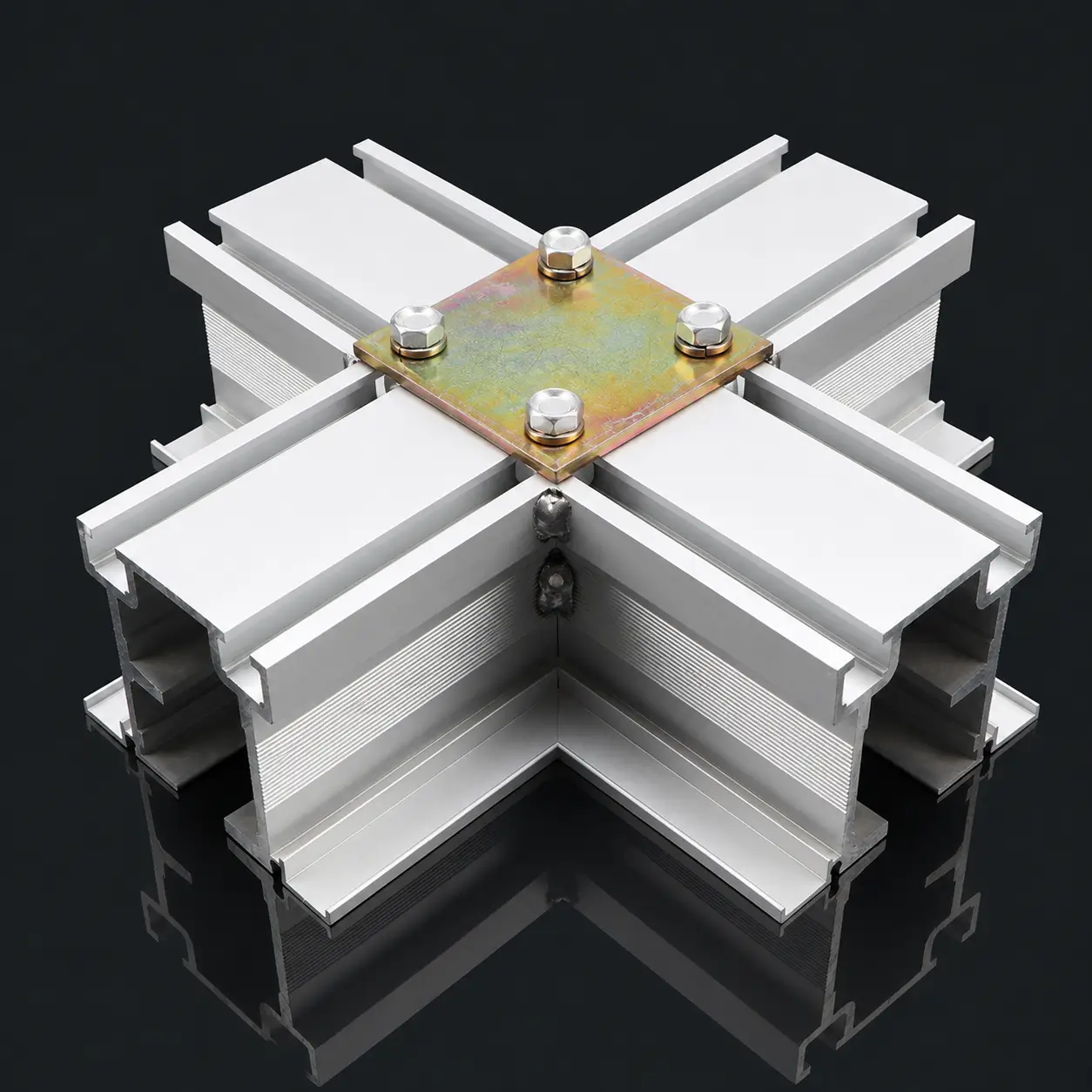

• Hệ phụ kiện nối ray (khi cần ghép nhiều đoạn).
• Điểm liên kết với phụ kiện chặn đầu ray và các phụ kiện dẫn hướng.

Tiết diện ray được thiết kế đồng bộ với từng hệ bánh xe, đảm bảo khả năng chịu tải và giúp cụm bánh xe vận hành ổn định trên toàn bộ chiều dài ray.

Thông số kỹ thuật ray treo vách ngăn di động

Hệ 50 – 65 – 80 – 85 – 100 là gì?

Các ký hiệu 50, 65, 80, 85 và 100 dùng để chỉ độ dày tấm vách (mm) mà hệ ray được thiết kế để sử dụng.

Ví dụ:

• Hệ 50 phù hợp với tấm vách dày khoảng 50 mm.
• Hệ 65 phù hợp với tấm vách dày khoảng 65 mm.
• Hệ 80 phù hợp với tấm vách dày khoảng 80 mm.
• Hệ 85 phù hợp với tấm vách dày khoảng 85 mm.
• Hệ 100 phù hợp với tấm vách dày khoảng 100 mm.

Mỗi hệ ray có tiết diện khác nhau nhằm đáp ứng tải trọng và kích thước của từng loại vách ngăn. Thông số càng cao tải trọng càng lớn, vách ngăn sử dụng càng dày mang đến độ cách âm càng cao.

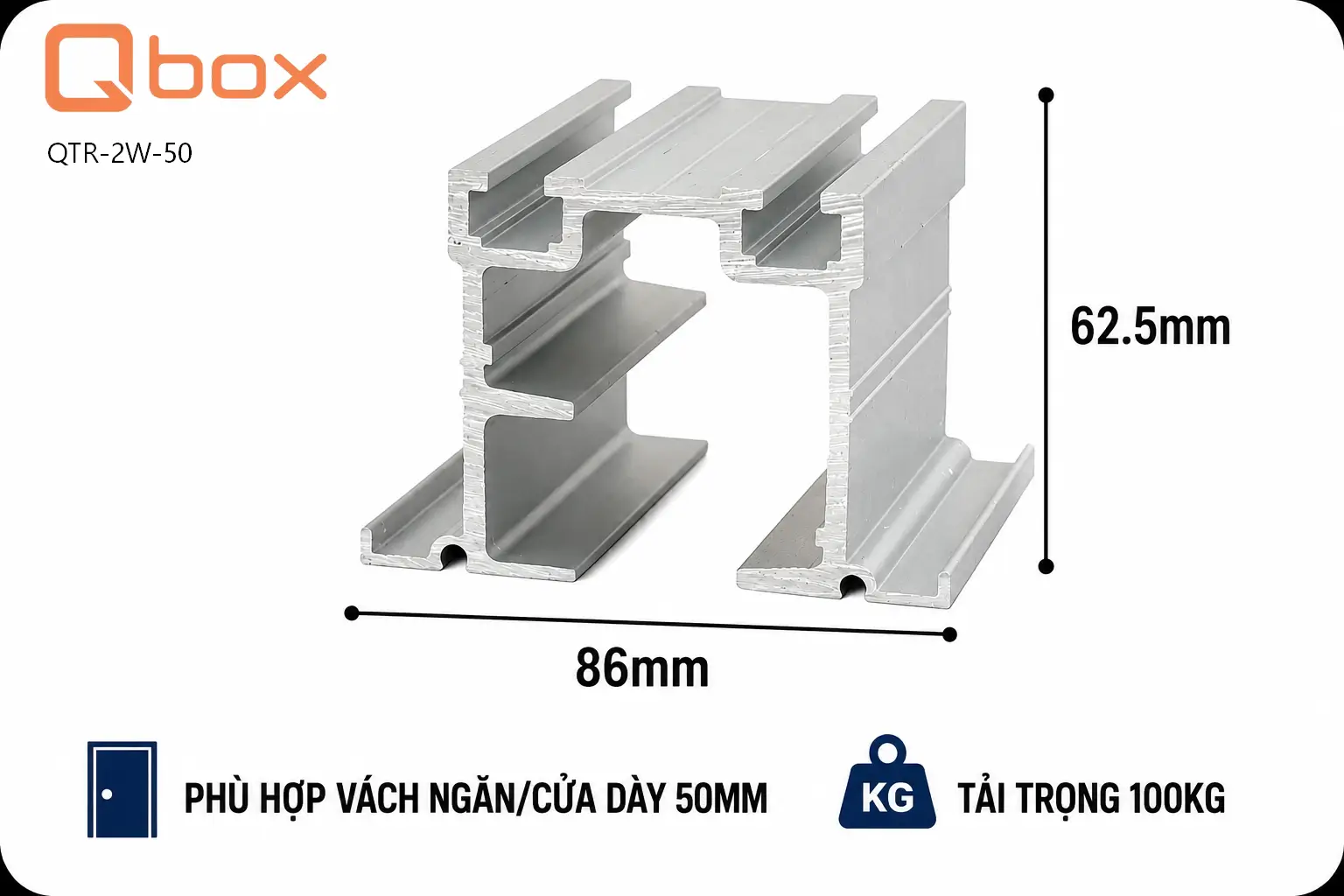

Ray treo vách ngăn hệ 50 QTR-2W-50

Ray treo QTR-2W-50 được thiết kế cho hệ vách dày khoảng 50 mm, phù hợp với các công trình văn phòng nhỏ, phòng họp và các khu vực cần phân chia không gian linh hoạt. Ray sử dụng đồng bộ với bánh xe QHR-2W-50.

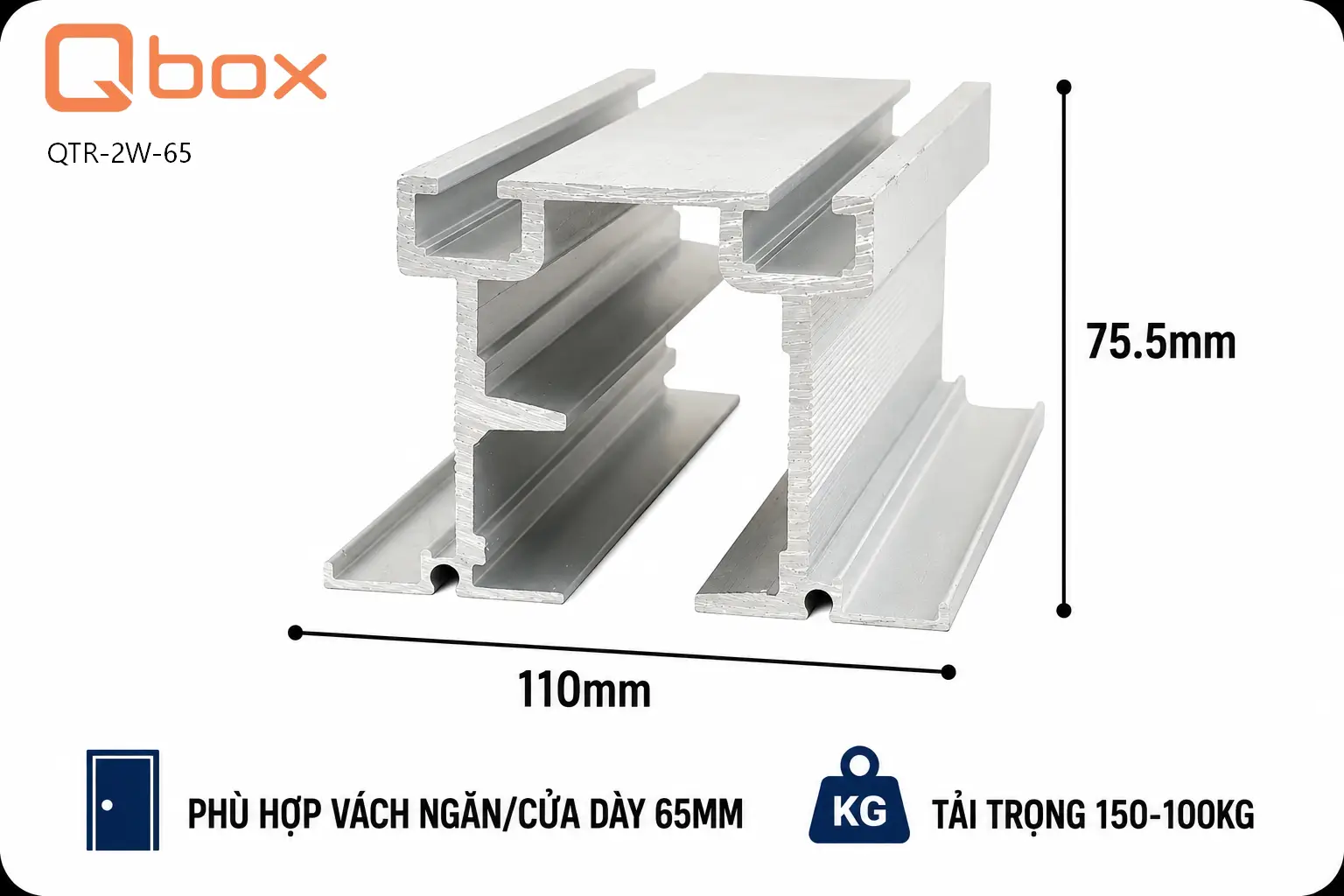

Ray treo vách ngăn hệ 65 QTR-2W-65

Ray QTR-2W-65 phù hợp với hệ vách dày 65 mm, là lựa chọn phổ biến cho văn phòng, nhà hàng và phòng họp. Tiết diện ray được thiết kế để làm việc đồng bộ với bánh xe QHR-2W-65, giúp hệ vách vận hành ổn định và dễ dàng cân chỉnh sau lắp đặt.

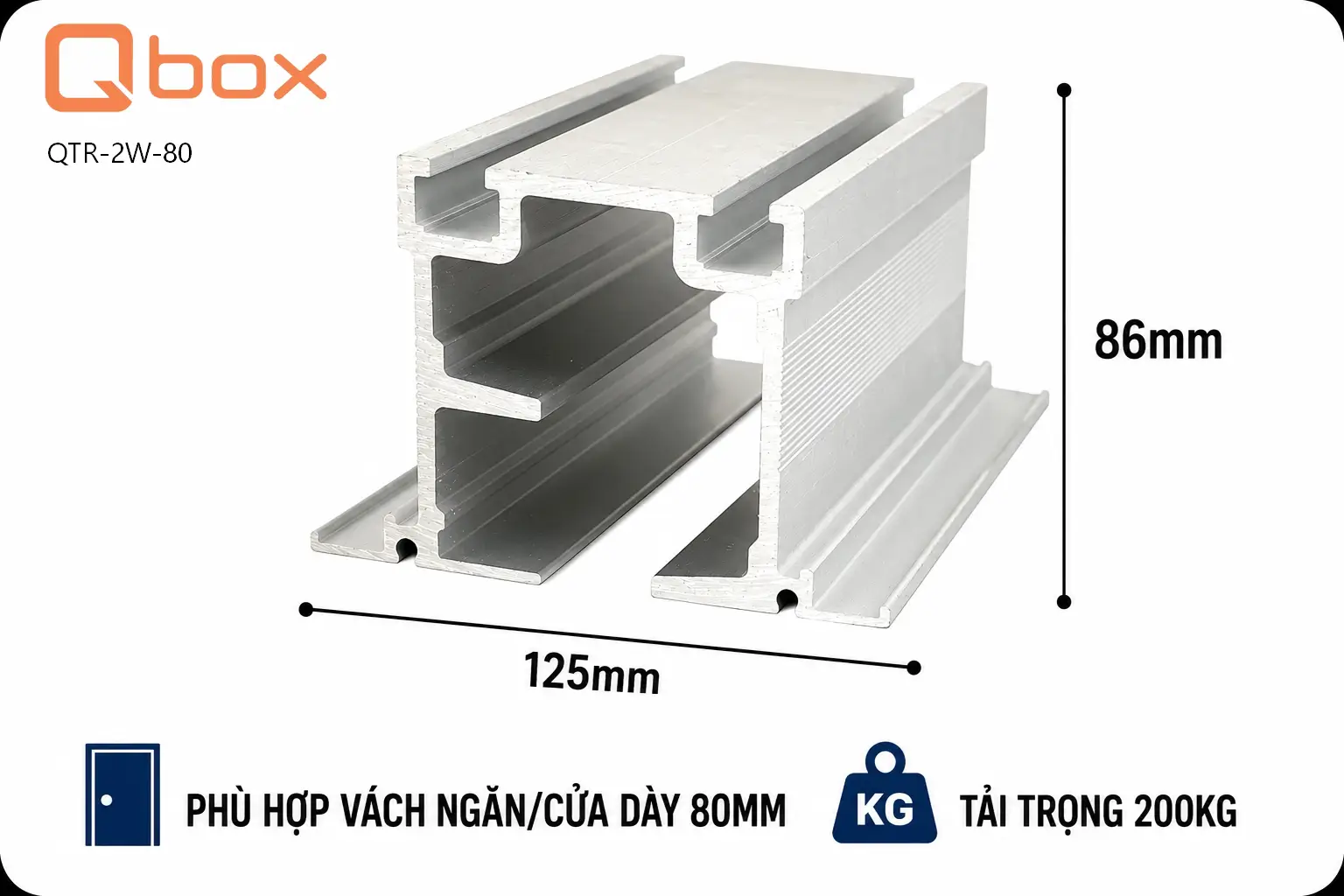

Ray treo vách ngăn hệ 80 QTR-2W-80

Ray QTR-2W-80 sử dụng cho các hệ vách có tải trọng lớn hơn, thường xuất hiện trong hội trường, khách sạn và trung tâm hội nghị. Khi kết hợp với bánh xe QHR-2W-80, hệ thống đáp ứng tải trọng tham khảo 200 kg/tấm.

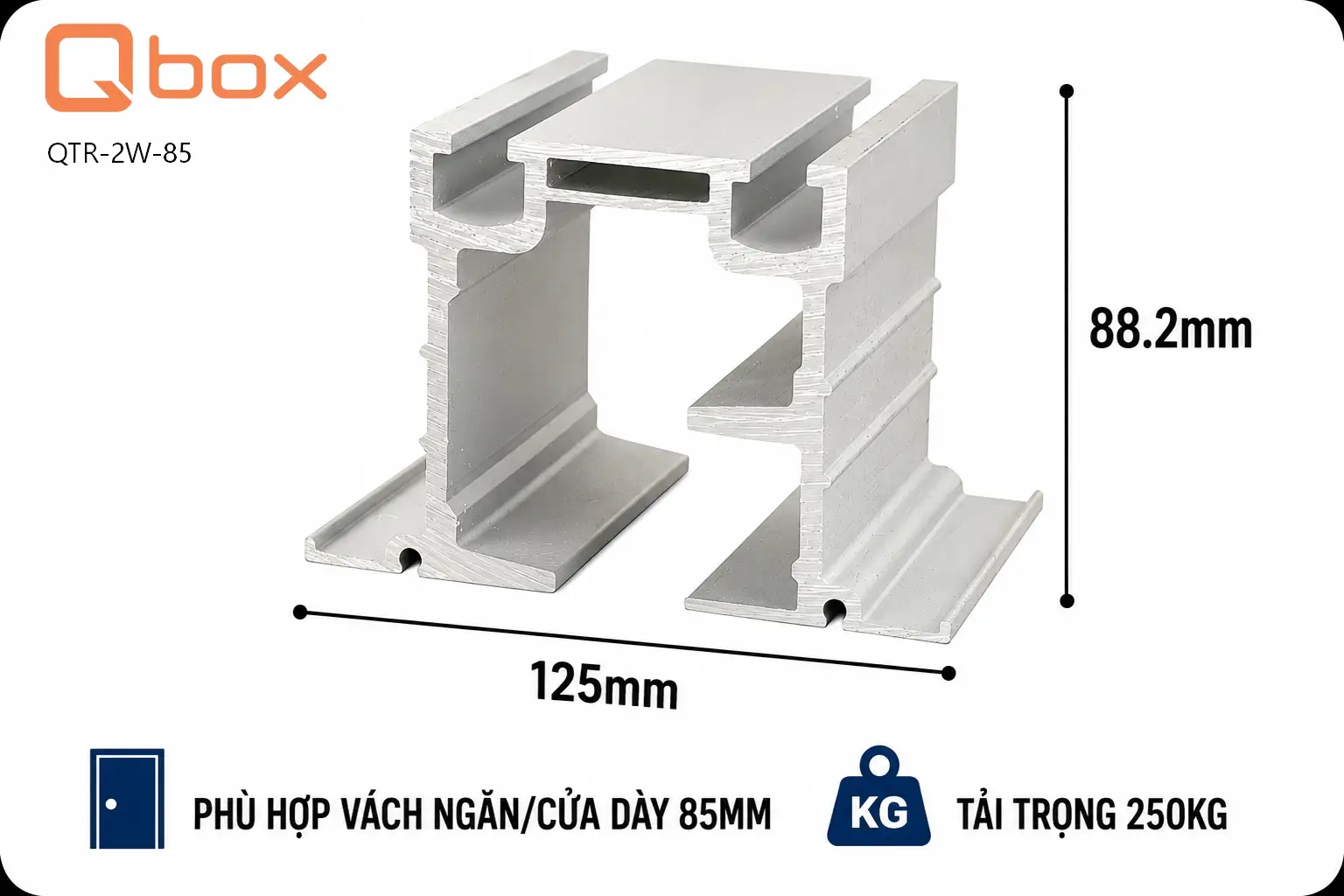

Ray treo vách ngăn hệ 85 QTR-2W-85

Ray QTR-2W-85 được thiết kế cho các hệ vách ngăn cách âm và công trình yêu cầu tải trọng cao. Tiết diện ray lớn hơn giúp tăng độ ổn định khi vận hành và phù hợp với bánh xe QHR-2W-85.

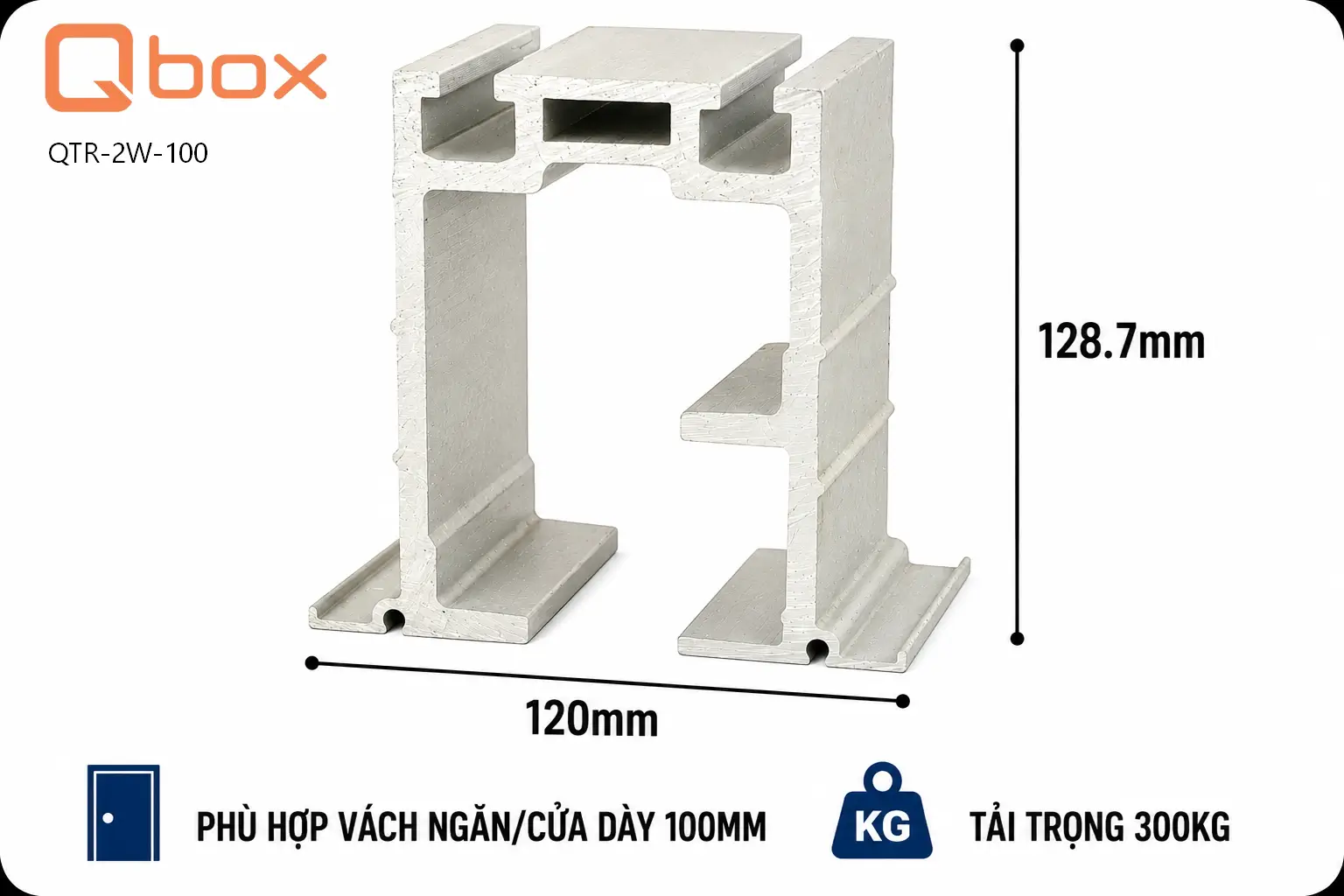

Ray treo vách ngăn hệ 100 QTR-2W-100

Ray QTR-2W-100 là dòng ray chịu tải lớn dành cho các hệ vách ngăn siêu cao và công trình quy mô lớn. Sản phẩm được sử dụng đồng bộ với bánh xe QHR-2W-100, đáp ứng các công trình như nhà thi đấu, trung tâm sự kiện và hội trường lớn.

Ưu điểm nổi bật

Đồng bộ với nhiều hệ vách ngăn

Ray treo QTR-2W được sản xuất với đầy đủ các hệ 50, 65, 80, 85 và 100, phù hợp với nhiều độ dày tấm vách và tải trọng công trình.

Hợp kim nhôm định hình chịu lực

Ray được sản xuất từ hợp kim nhôm định hình có độ cứng cao, giúp giảm trọng lượng hệ thống nhưng vẫn đảm bảo khả năng chịu tải và độ ổn định khi sử dụng.

Dẫn hướng chính xác

Tiết diện ray được gia công đồng bộ với bánh xe QHR, giúp bánh xe di chuyển ổn định, hạn chế rung lắc và giảm tiếng ồn trong quá trình đóng mở.

Lắp đặt và bảo trì thuận tiện

Ray có thể kết hợp với các phụ kiện treo, nối ray và chặn đầu ray, giúp việc thi công, bảo trì hoặc thay thế trở nên dễ dàng.

Tuổi thọ cao

Bề mặt nhôm có khả năng chống oxy hóa và chống ăn mòn tốt, phù hợp với nhiều điều kiện môi trường và công trình có tần suất sử dụng cao.

Ứng dụng ray treo vách ngăn di động QTR-2W

Ray treo vách ngăn QTR-2W được sử dụng trong nhiều hệ vách ngăn di động và cửa xếp lùa như:

• Văn phòng và phòng họp: Tạo không gian làm việc linh hoạt và dễ dàng thay đổi công năng.
• Khách sạn và nhà hàng: Phân chia phòng tiệc, phòng hội nghị và không gian đa chức năng.
• Hội trường và trung tâm hội nghị: Hỗ trợ vận hành các hệ vách ngăn có kích thước và tải trọng lớn.
• Trung tâm triển lãm và nhà thi đấu: Phù hợp với các hệ vách ngăn yêu cầu độ ổn định và khả năng chịu tải cao.
• Trường học và công trình công cộng: Tối ưu hóa không gian sử dụng và nâng cao tính linh hoạt của công trình.
